RANEL / PROJEKT
Izrada i opremanje GRO ormara – Zatvor u Varaždinu.
Izrada i opremanje glavnog razvodnog ormara GRO za Zatvor u Varaždinu, s kompaktnim prekidačem 160 A, prenaponskom, automatskom i RCD zaštitom.
Područje
Šemiranje ormara
Lokacija
Varaždin
Godina
2026
Opseg radova
Izvedba i tehničko rješenje.
Izrada i opremanje glavnog razvodnog ormara GRO za Zatvor u Varaždinu

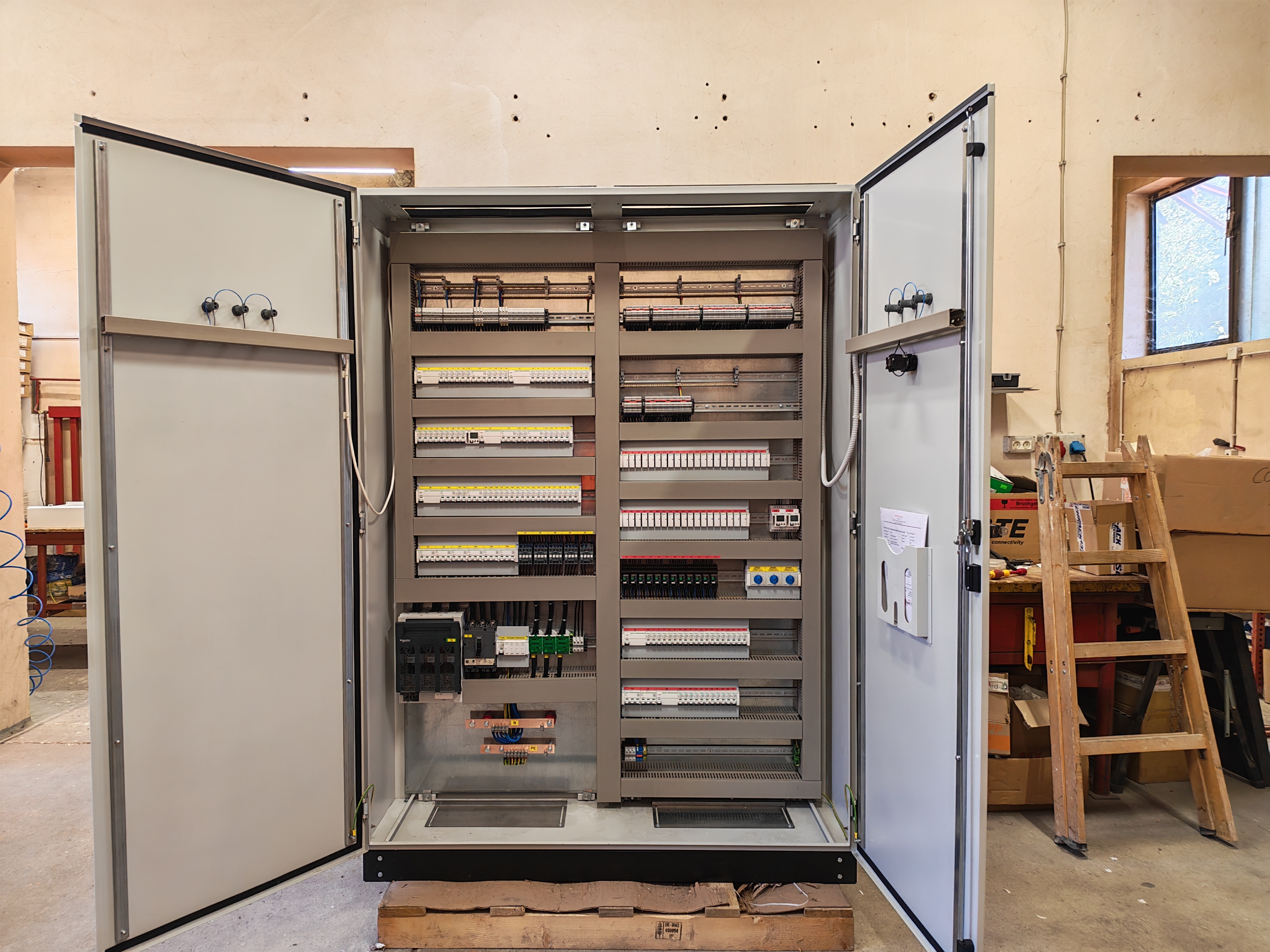

Za potrebe objekta Zatvora u Varaždinu izvršena je izrada i kompletno opremanje glavnog razvodnog ormara GRO u izvedbi mreža/agregat, namijenjenog pouzdanoj distribuciji električne energije i osiguranju napajanja objekta iz osnovnog i rezervnog izvora.

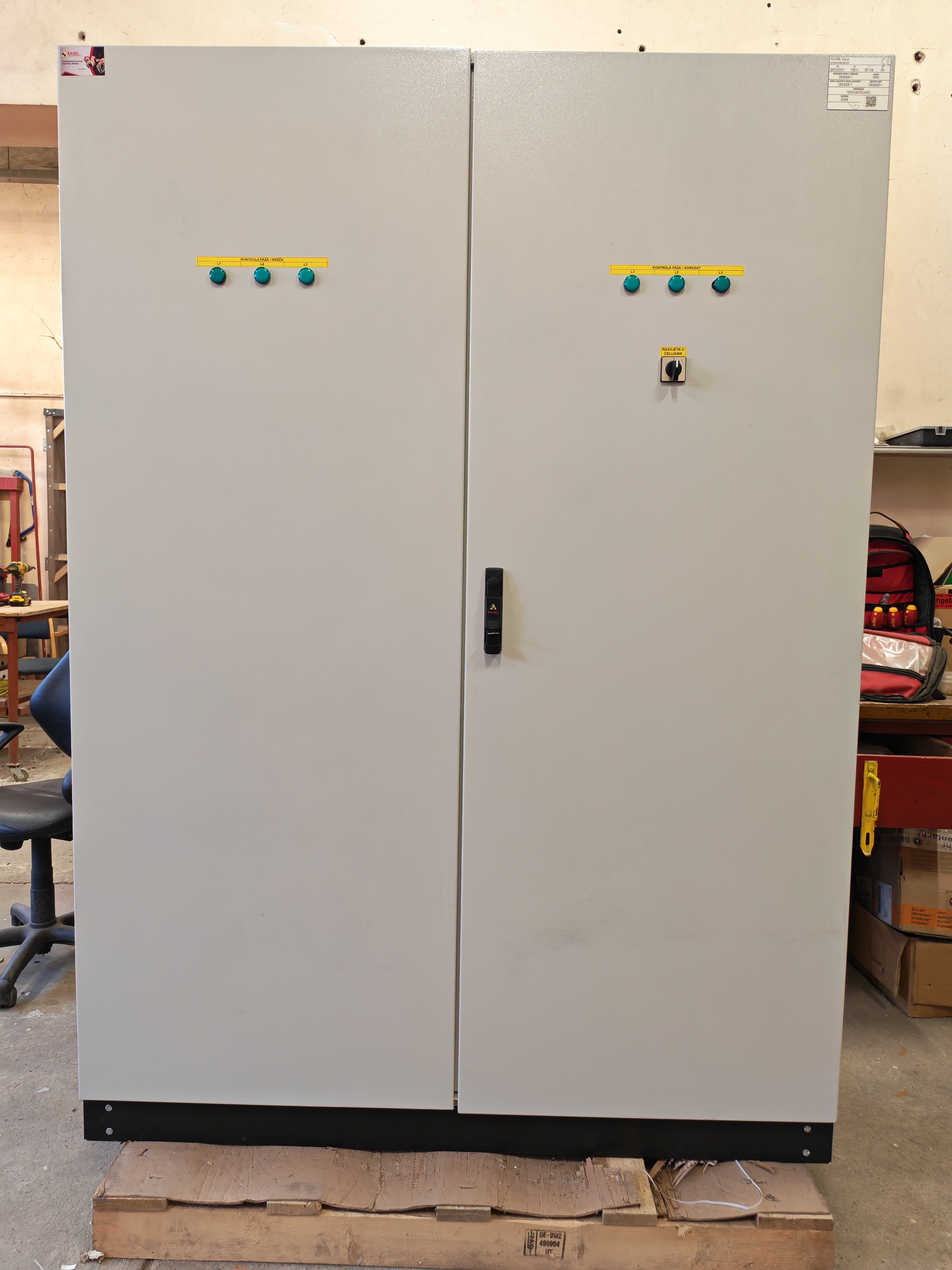

Razvodni ormar izveden je kao SSO dimenzija 1500 × 2000 × 400 mm, u stupnju zaštite IP54 i boji RAL 7035, proizvođača RANEL d.o.o.

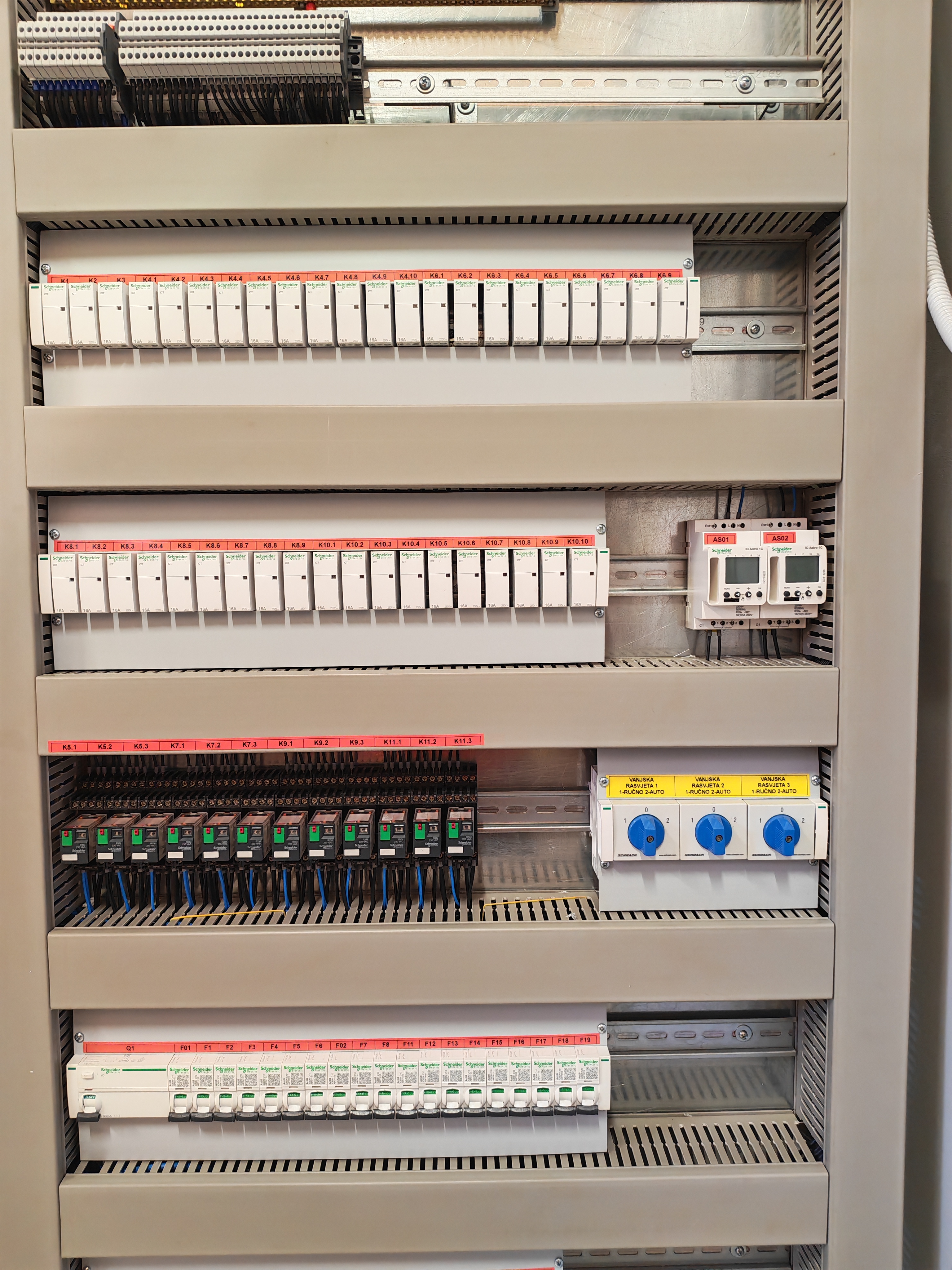

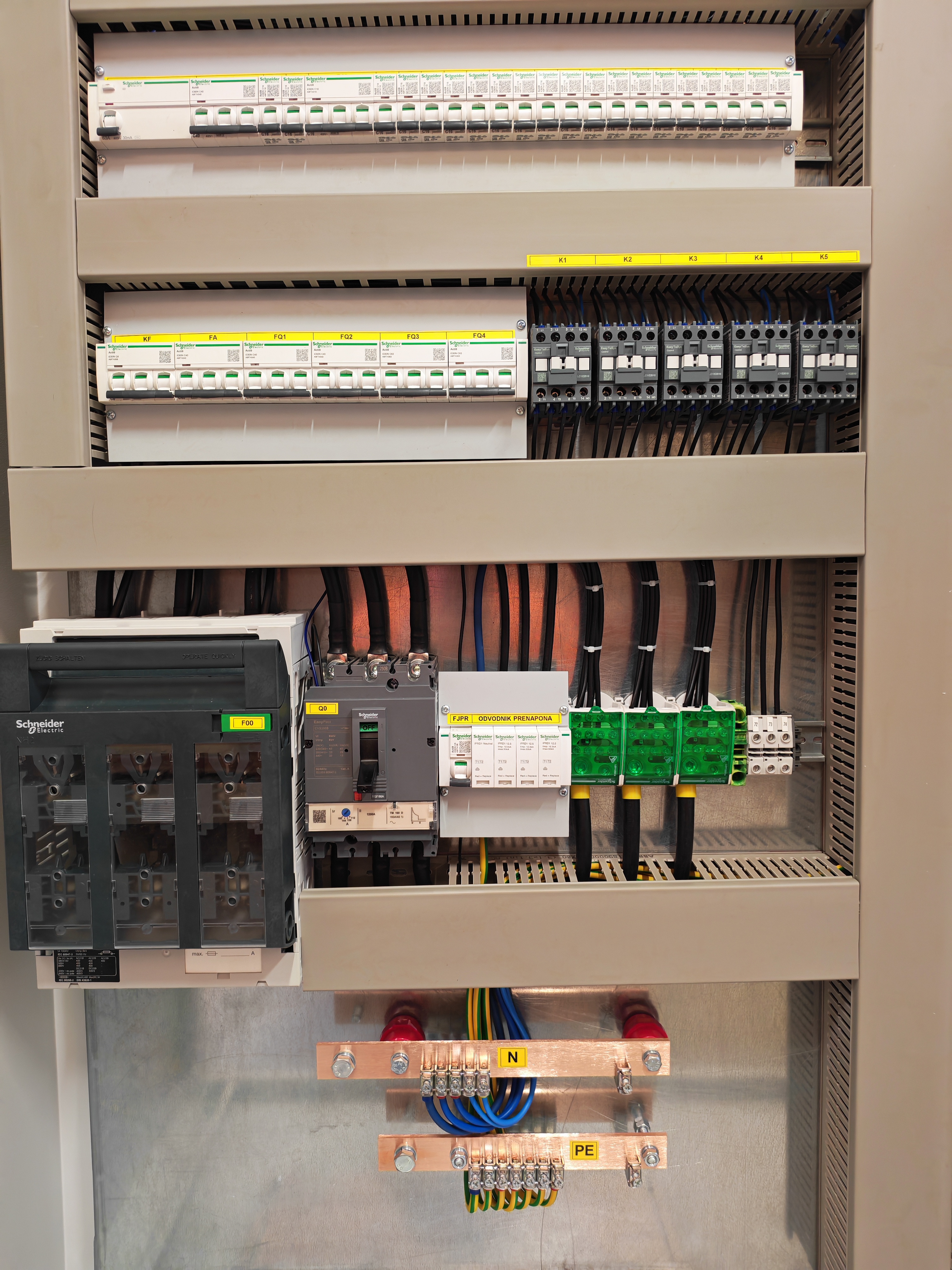

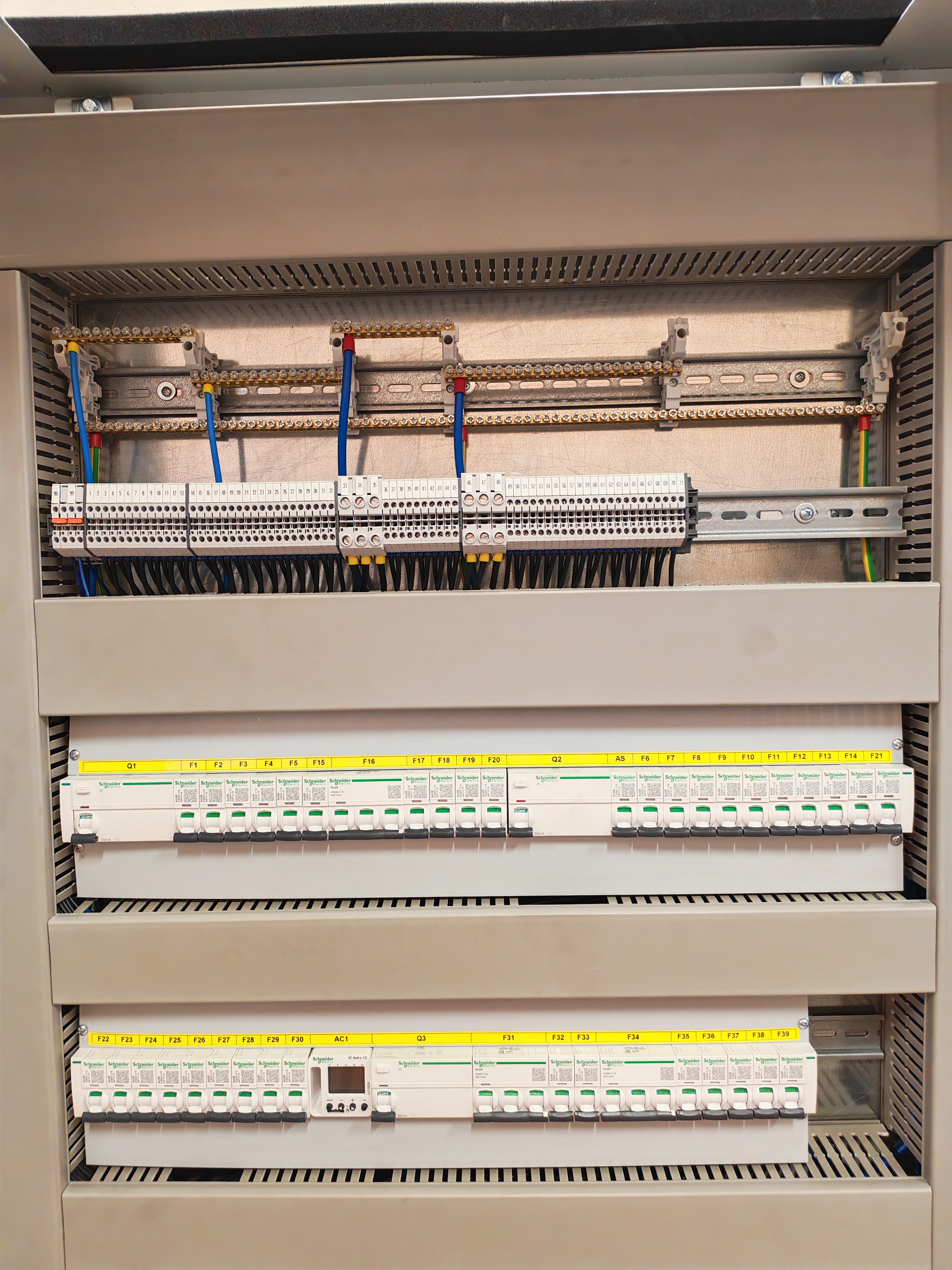

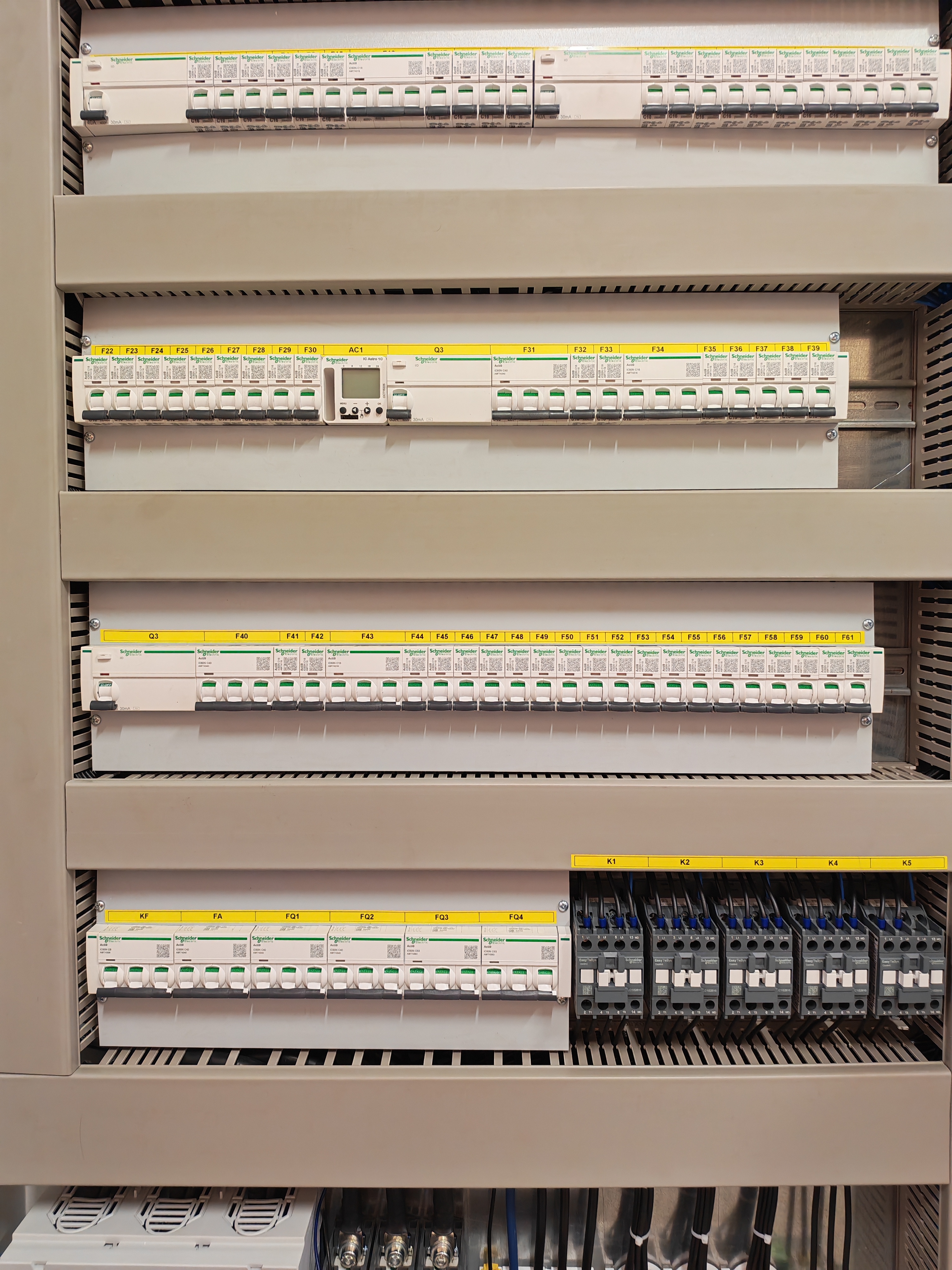

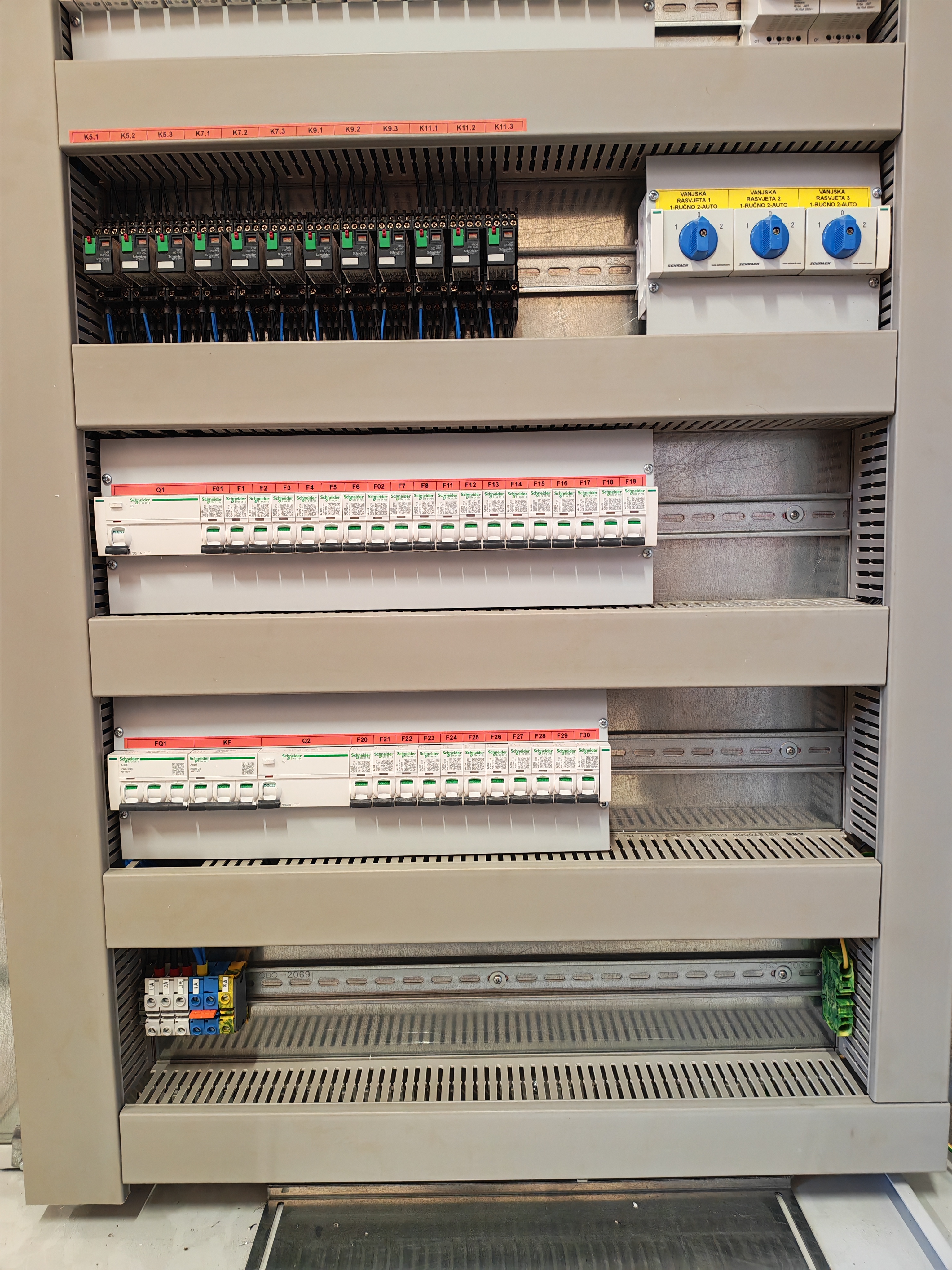

Kao glavni sklopni element ugrađen je 3-polni kompaktni prekidač nazivne struje 160 A. Ormar je izveden za rad u sustavu mreža/agregat te je dodatno opremljen odvodnikom prenapona tip I+II (B+C) 12,5/50 kA, automatskim prekidačima, RCD zaštitnim sklopkama, instalacijskim sklopnicima, grebenastim sklopkama i ostalom pripadajućom zaštitnom i sklopnom opremom.

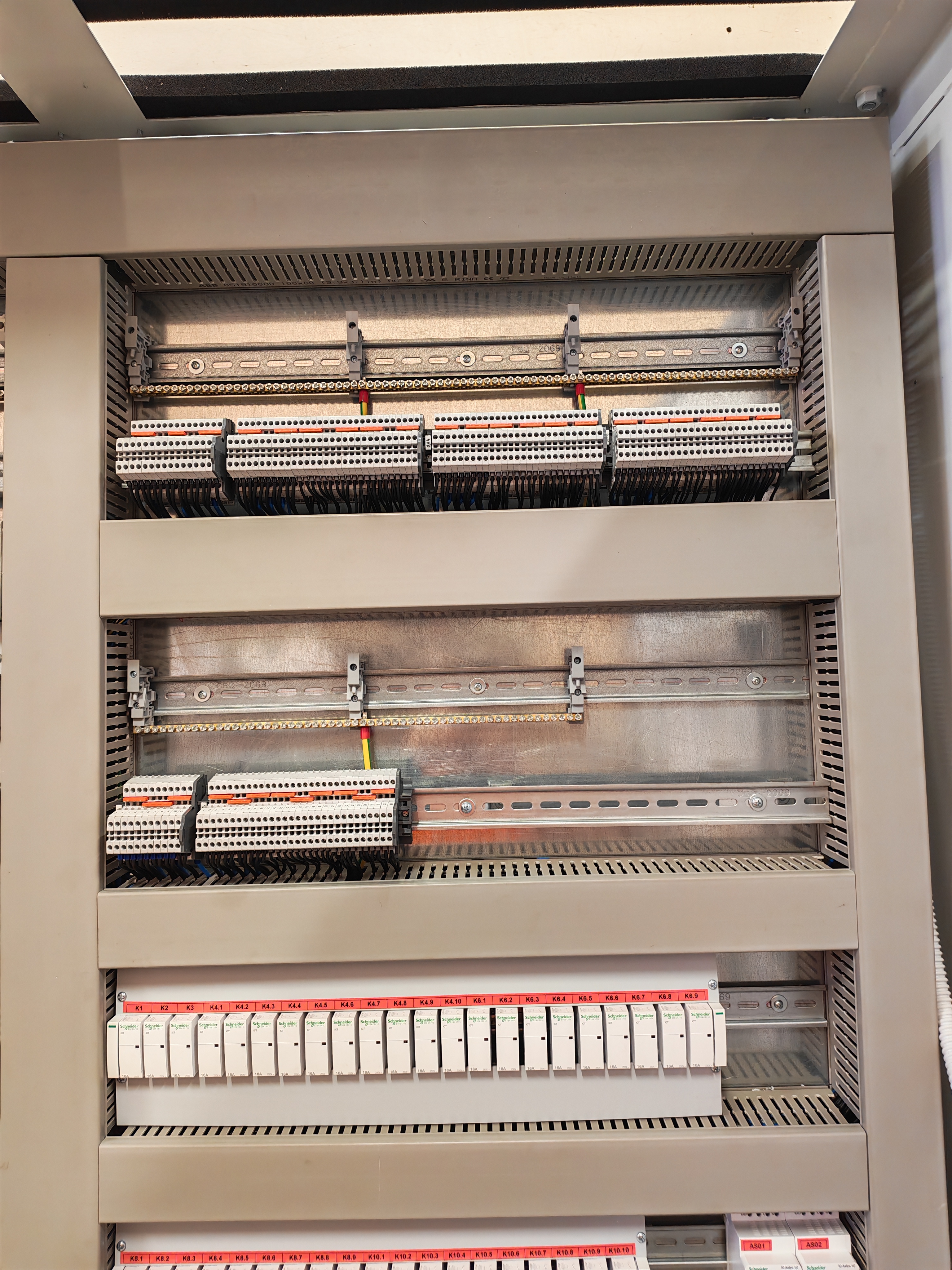

Prilikom izrade posebna pažnja posvećena je preglednom rasporedu komponenti, kvaliteti ožičenja, sigurnosti i jednostavnom održavanju, čime je osigurana pouzdana i dugotrajna funkcionalnost razvodnog sustava.
Za potrebe objekta Zatvora u Varaždinu izvršena je izrada i kompletno opremanje glavnog razvodnog ormara GRO u izvedbi mreža/agregat, namijenjenog pouzdanoj distribuciji električne energije i osiguranju napajanja objekta iz osnovnog i rezervnog izvora.
Razvodni ormar izveden je kao SSO dimenzija 1500 × 2000 × 400 mm, u stupnju zaštite IP54 i boji RAL 7035, proizvođača RANEL d.o.o.
Kao glavni sklopni element ugrađen je 3-polni kompaktni prekidač nazivne struje 160 A. Ormar je izveden za rad u sustavu mreža/agregat te je dodatno opremljen odvodnikom prenapona tip I+II (B+C) 12,5/50 kA, automatskim prekidačima, RCD zaštitnim sklopkama, instalacijskim sklopnicima, grebenastim sklopkama i ostalom pripadajućom zaštitnom i sklopnom opremom.
Prilikom izrade posebna pažnja posvećena je preglednom rasporedu komponenti, kvaliteti ožičenja, sigurnosti i jednostavnom održavanju, čime je osigurana pouzdana i dugotrajna funkcionalnost razvodnog sustava.
