Pregled modela
EMO 8 dostupan je u dvije izvedbe, ovisno o položaju dolaznog i mjernog polja.
RANEL / EMO PROGRAM
Etažnomjerni ormar EMO 8
Etažnomjerni ormar EMO 8 s dvije izvedbe i pripadajućom tehničkom dokumentacijom.
2 izvedbe
Tehnički nacrti
Dokumentacija za preuzimanje
Dostupne izvedbe
2 modela
PDF · DWG · DXF
Tehnički pregled
Karakteristike modela EMO 8
Izvedbe
EMO 8 dostupan je u dvije izvedbe, ovisno o položaju dolaznog i mjernog polja.
Opcija 1
Dolazno polje smješteno je s lijeve strane, a mjerno polje s desne strane.
Opcija 2
Dolazno polje smješteno je s donje strane, a mjerno polje s gornje strane.
Način ugradnje
Obje izvedbe dostupne su u ugradnoj i nadgradnoj verziji. Kod ugradne izvedbe potrebno je uzeti u obzir da je okvir širine 25 mm sa svih strana ormara veći od kota ugradnje.
Materijal i završna obrada
Ormar je izrađen od crnog čeličnog lima debljine 1,5 mm i pocinčanog lima debljine 2 mm. Završna obrada izvedena je plastifikacijom u bojama RAL 9010 – bijela i RAL 7035 – siva. Ostale RAL boje dostupne su na zahtjev.
Varijante opreme
Ormar je dostupan kao prazna verzija ili kao kompletno opremljena i ožičena izvedba s pripadajućom tehničkom dokumentacijom.
Opis ormara
Namjena i sadržaj
Etažnomjerni ormar EMO 8 namijenjen je za kuće, stambene zgrade i druge objekte kod kojih je potrebno sigurno i pregledno smjestiti mjernu i priključnu opremu.
Što je uključeno u opremljeni ormar
01
Sklopka/rastavljač NH00, 100 A – Schneider Electric, tip LV4807528 kom
02
Nosač brojila NB 2, TEHNOPLAST8 kom prikladna za ugradnju jednofaznih i trofaznih brojila
03
Patrona NH00 35A količina patrona ovisi o jednofaznom ili trofaznom priključku
04
Odvodnik prenapona opcija ako se zahtjeva po projektu
Opremljeni ormar
Spreman za ugradnju
- Tvornički sastavljen
- Kompletno ožičen
- Ispitan prije isporuke
- Dokumentacija uključena
Dostupna je i prazna izvedba ormara za opremanje prema zahtjevu projekta.
Izvedbe
Dvije varijante modela EMO 8
Svaka izvedba ima zaseban tehnički nacrt i vlastite datoteke za pregled ili preuzimanje.
IZVEDBA
1.290 × 880 × 200 mm
L-D

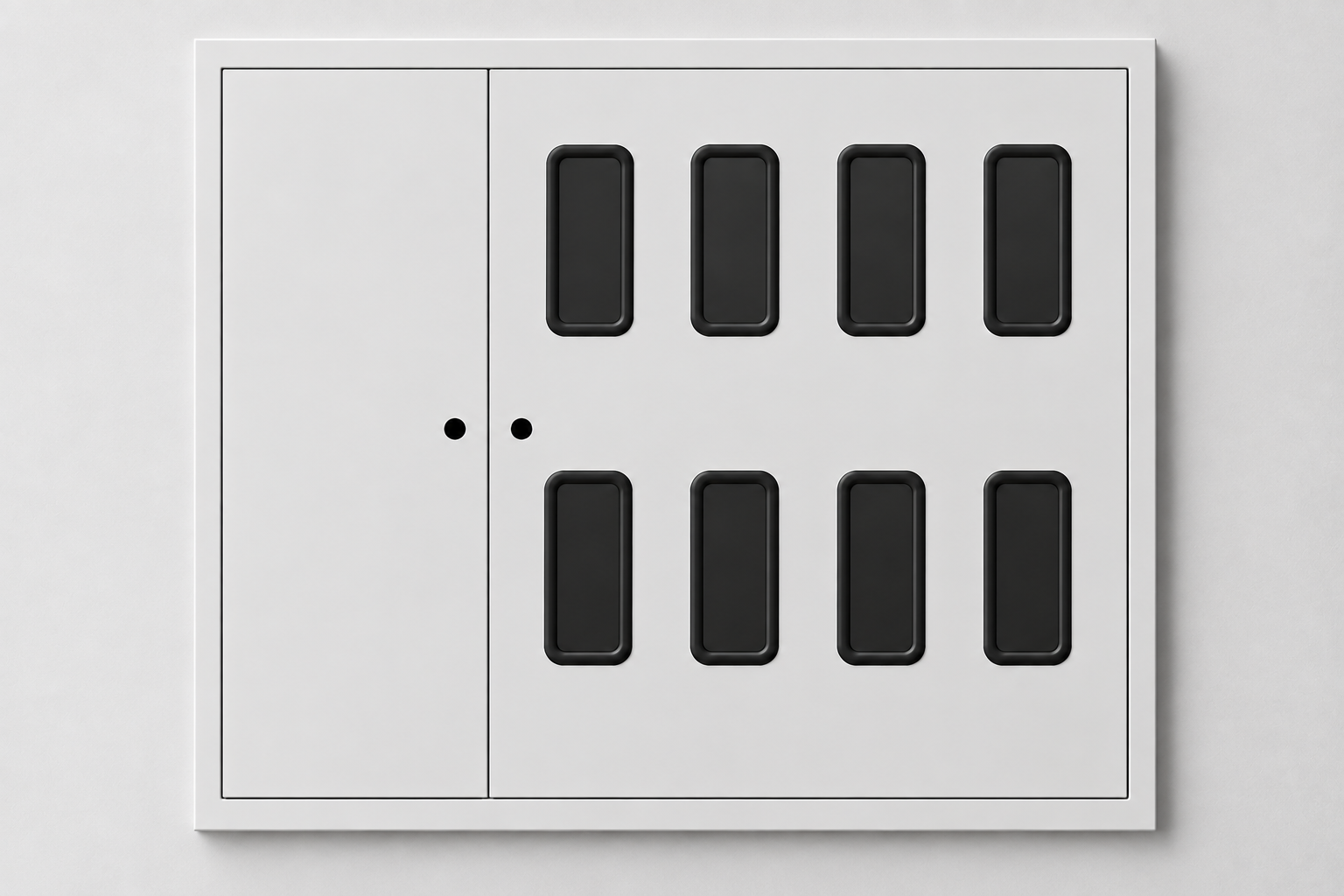

Izvedba L-D
Tehnički nacrt izvedbe L-D.
IZVEDBA
900 × 1.200 × 200 mm
G-D

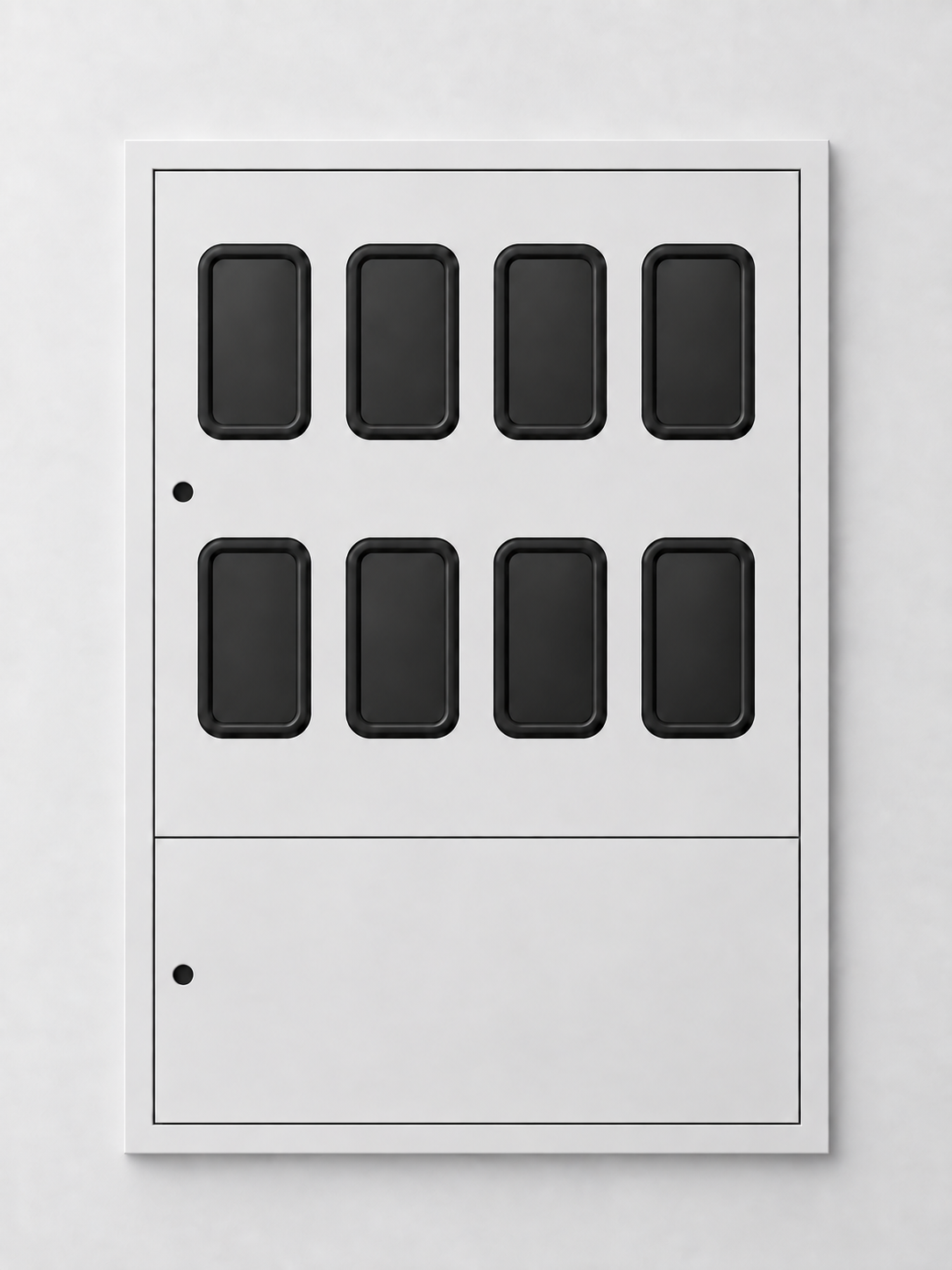

Izvedba G-D
Tehnički nacrt izvedbe G-D.
